一、SRQ蒸汽換熱器概述
1．SRQ蒸汽換熱器由鋼制多孔板框架及鋼制散熱翅片管組成； 2．SRQ蒸汽換熱器廣泛應用于烘干系統的空氣加熱，及大中型采暖通風換熱系統； 3．蒸汽換熱器換熱介質：蒸汽（≤1.0MPa），熱水（<130℃）； 4．SRQ蒸汽換熱器規格表示說明：SRQ①×②③
①、②-分別為換熱器長，寬尺寸分米化整
③-表示換熱器散熱能力的大?。ù驞，中Z，小X）

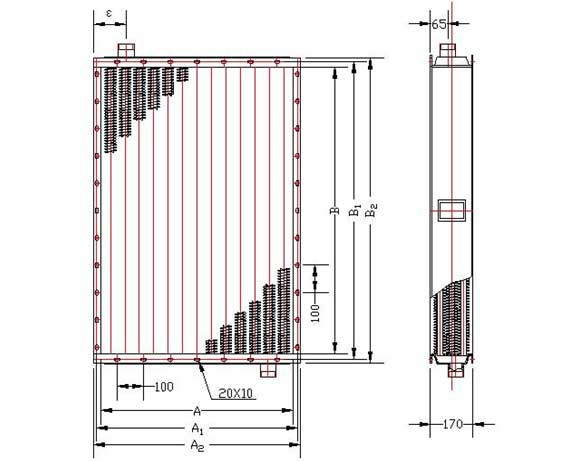

二、SRQ蒸汽換熱器結構特征
1．蒸汽換熱器采用多孔板結構固定式，散熱管（三排）呈叉排排列，結構緊湊，氣密性好，安裝方便； 2. 熱媒流經散熱器采用單回程形式，換換熱效率高，加熱速度快； 3．蒸汽換熱器的翅片熱管采用Φ22×2的無縫鋼管經專機繞片0.5×16mm鋼帶后制作，換熱效果好、承壓高、耐腐蝕； 4．蒸汽換熱器的翅片管片距對應散熱能力大小制作成5mm（D）6mm（Z）8mm(X）； 蒸汽換熱器進出接口異側絲扣連接。
三、SRQ蒸汽換熱器技術參數表
|
型號 |
散熱面積 |
熱媒 |
管束數 |
尺寸 |
連接管 |
重量 |
|||||
|
A |
B |
A1 |
B1 |
A2 |
B2 |
||||||
|
SRQ5×5D |
7.48 |
蒸汽 |
20 |
440 |
440 |
470 |
470 |
500 |
500 |
1 1/4" |
41 |
|
SRQ6×5D |
9.18 |
20 |
540 |
570 |
600 |
54 |
|||||
|
SRQ7×5D |
10.88 |
20 |
640 |
670 |
700 |
68 |
|||||
|
SRQ10×5D |
15.98 |
20 |
940 |
970 |
1000 |
81 |
|||||
|
SRQ12×5D |
19.38 |
20 |
1140 |
1170 |
1200 |
108 |
|||||
|
SRQ6×6D |
11.94 |
26 |
540 |
540 |
570 |
570 |
600 |
600 |
1.5" |
62 |
|
|
SRQ7×6D |
14.15 |
26 |
640 |
670 |
700 |
72 |
|||||
|
SRQ10×6D |
20.78 |
26 |
940 |
970 |
1000 |
104 |
|||||
|
SRQ12×6D |
25.20 |
26 |
1140 |
1170 |
1200 |
124 |
|||||
|
SRQ15×6D |
31.83 |
26 |
1440 |
1470 |
1500 |
155 |
|||||
|
SRQ7×7D |
15.78 |
29 |
640 |
640 |
670 |
670 |
700 |
700 |
2.0" |
80 |
|
|
SRQ10×7D |
23.17 |
29 |
940 |
970 |
1000 |
114 |
|||||
|
SRQ12×7D |
28.12 |
29 |
1140 |
1170 |
1200 |
137 |
|||||
|
SRQ15×7D |
35.53 |
29 |
1440 |
1470 |
1500 |
172 |
|||||
|
SRQ17×7D |
40.42 |
29 |
1640 |
1670 |
1700 |
194 |
|||||
|
SRQ10×10D |
35.16 |
44 |
940 |
940 |
970 |
970 |
1000 |
1000 |
2.5" |
140 |
|
|
SRQ12×10D |
42.64 |
44 |
1140 |
1170 |
1200 |
185 |
|||||
|
SRQ15×10D |
53.85 |
44 |
1440 |
1470 |
1500 |
227 |
|||||
|
SRQ17×10D |
61.34 |
44 |
1640 |
1670 |
1700 |
262 |
|||||
|
SRQ20×10D |
72.56 |
44 |
1940 |
1970 |
2000 |
310 |
|||||
