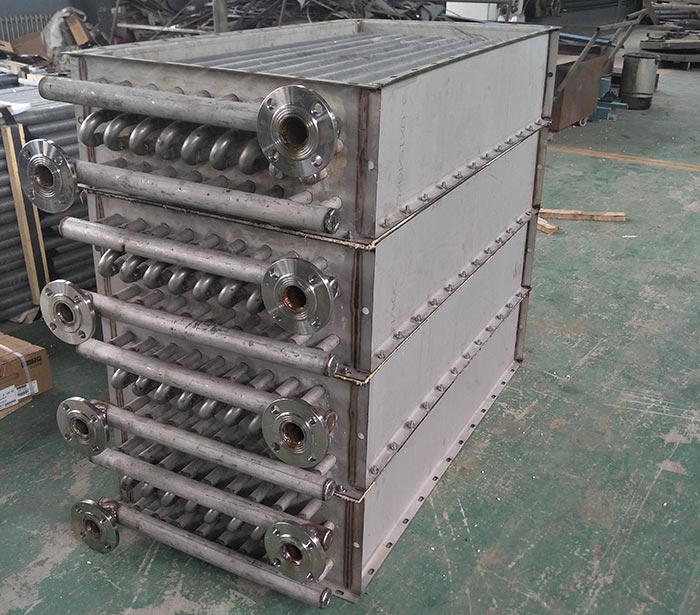

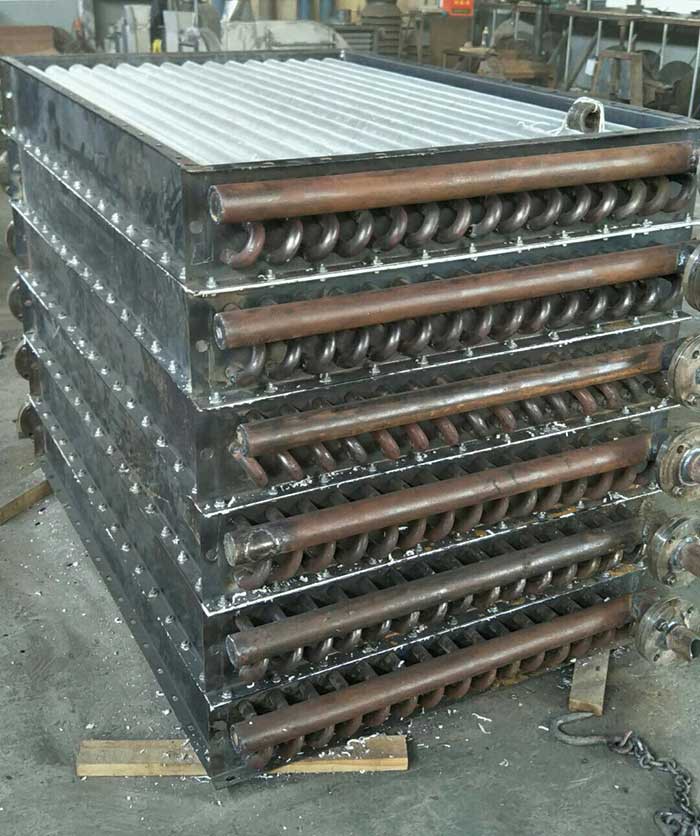

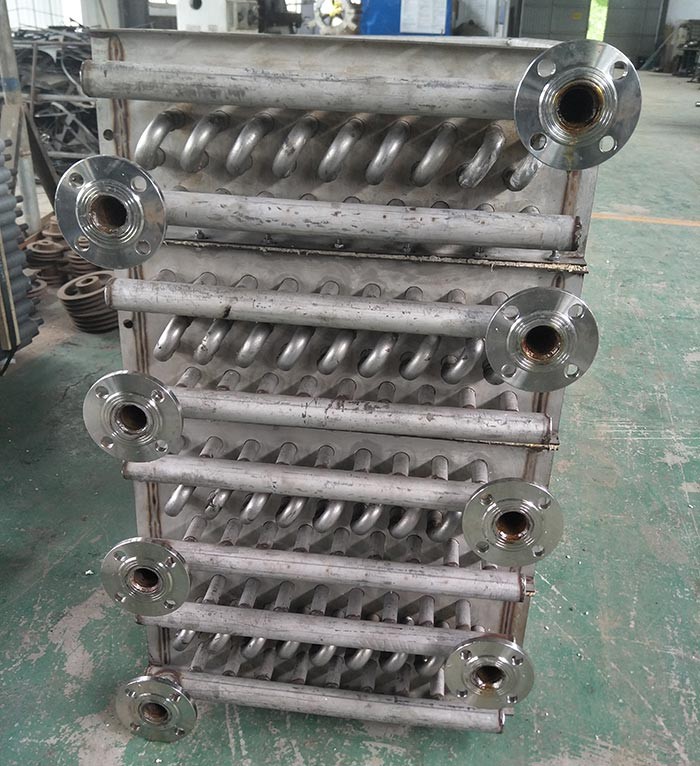

一、GLⅡ工業散熱器概述
1．GLⅡ工業散熱器是一種標準型號散熱器，標準結構由鋼制框架、散熱排管（鋼制散熱管）組成，按《供暖通風設計手冊》制造生產； 2．GLⅡ工業散熱器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的應力， 耐高溫，耐腐性好，經久耐用； 3．GLⅡ工業散熱器廣泛應用于烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣降溫； 4．GLⅡ工業散熱器工作介質：蒸汽、高溫水、鹽水、導熱油； 5．GLⅡ工業散熱器工作壓力：(≤1.0MPa)；
6．GLⅡ工業散熱器型號表示說明GL①-②-③-④；
①-散熱器排數（二排，四排，六排）;
②-散熱器表面管數；
③-散熱器有效管長（吋）。
④-表示熱鍍鋅（X）二、GLⅡ工業散熱器特點

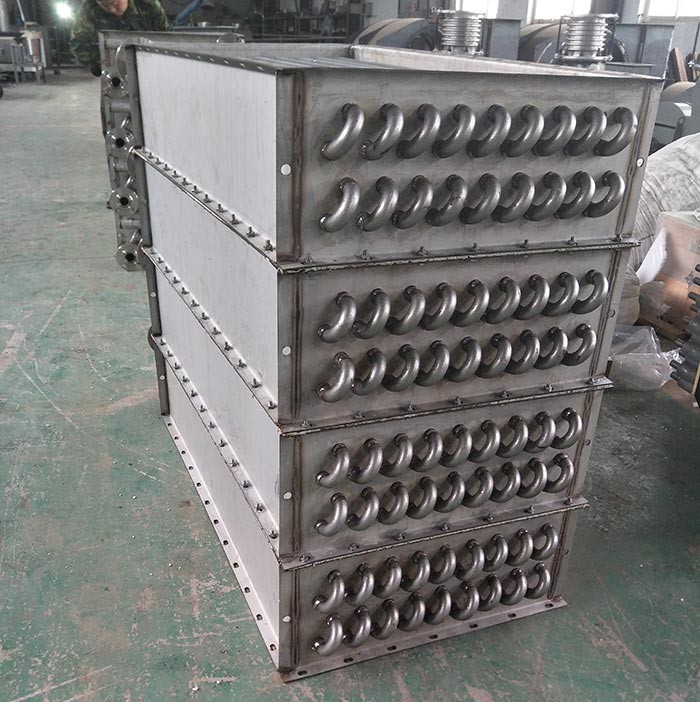

1．GLⅡ工業散熱器為鋼制雙回路(二排)、或多回路(四排、六排)結構，散熱管用Ф18*2mm無縫鋼管，經專機繞片10*0.3mm皺折鋼帶而成，呈螺旋狀,其片距為3.2mm，承壓高，耐腐蝕；2．GLⅡ工業散熱器的散熱排管全叉排排列，并個單獨彎頭管連接； 3．GLⅡ工業散熱器的散熱管特性：
散熱面積：0.64m?/m
肋化系數：14.56
肋通系數：15.8凈面比：0.53
三、GLⅡ工業散熱器技術參數
表一．GLⅡ工業散熱器基性能在不同工況下實驗公式
|
性能項目 |
狀態 |
實驗公式 |
|
傳熱系數 |
冷卻 |
(低溫水)K=[1/77(Vr)0.845ξ1.155+1/186.2ω0.8]-1 |
|
加熱 |
（高溫水）K=27.4（Vr）0.46ω0.5 |
|
|
空氣阻力 |
干阻力 |
△H干=0.0853（Vr）1.862.N |
|
濕阻力 |
△H濕=0.155（Vr）1.695.N |
|
|
水阻力 |
|
△H=1.1ω1.854.N |
表中：Vr—空氣重量流速：ω—水流速；ξ—折濕系數；N—散熱管排數

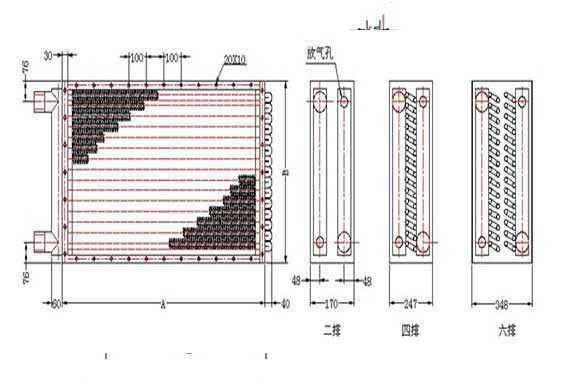

表二．GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
續表．GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
|
F/Ff/W |
-36 |
-42 |
-48 |
-54 |
-60 |
B（mm） |
|
GL2-6 |
6.98/0.125/25 |
8.12/0.145/28 |
|
|
|
318 |
|
GL2-8 |
9.32/0.162/31 |
10.84/0.189/34 |
12.42/0.215/39 |
13.94/0.242/42 |
15.48/0.268/46 |
396 |
|
GL2-10 |
11.64/0.2/37 |
13.56/0.233/41 |
15.48/0.266/46 |
17.42/0.298/54 |
19.34/0.332/54 |
474 |
|
GL2-12 |
13.98/0.237/51 |
16.26/0.267/57 |
18.62/0.316/63 |
20.9/0.354/69 |
23.2/0.393/75 |
552 |
|
GL2-15 |
17.48/0.294/60 |
20.34/0.342/68 |
23.24/0.391/75 |
26.12/0.438/82 |
29/0.488/89 |
669 |
|
GL2-18 |
20.94/0.35/70 |
24.4/0.407/78 |
27.88/0.466/86 |
31.38/0.523/94 |
34.8/0.58/102 |
786 |
|
GL2-21 |
24.44/0.407/79 |
28.42/0.473/88 |
32.54/0.541/98 |
36.58/0.607/107 |
40.6/0.674/116 |
903 |
|
GL2-24 |
27.9/0.463/90 |
32.54/0.538/101 |
37.18/0.615/111 |
41.8/0.673/122 |
46.6/0.769/133 |
1020 |
|
A（mm） |
1000 |
1150 |
1300 |
1450 |
1600 |
外形尺寸 |
續表． GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
|
F/Ff/W |
-66 |
-72 |
-78 |
-84 |
-90 |
B（mm） |
|
GL2-10 |
21.22/0.366/59 |
23.18/0.398/65 |
25.08/0.43/78 |
27/0.463/82 |
|
474 |
|
GL2-12 |
25.46/0.433/80 |
27.8/0.473/87 |
30.1/0.512/93 |
32.38/0.549/99 |
34.7/0.588/105 |
552 |
|
GL2-15 |
31.82/0.536/96 |
34.78/0.584/104 |
37.62/0.632/111 |
40.5/0.681/118 |
43.4/0.73/125 |
669 |
|
GL2-18 |
38.22/0.638/111 |
41.7/0.693/119 |
45.1/0.753/128 |
48.6/0.811/136 |
52.08/0.869/144 |
786 |
|
GL2-21 |
44.6/0.741/126 |
48.7/0.81/135 |
52.7/0.875/144 |
56.7/0.944/154 |
60.8/1.01/163 |
903 |
|
GL2-24 |
50.92/0.843/143 |
55.6/0.921/154 |
60.2/0.998/164 |
64.8/1.075/174 |
69.4/1.170/184 |
1020 |
|
A（mm） |
1750 |
1900 |
2050 |
2202 |
2355 |
外形尺寸 |
續表．GLⅡ工業散熱器散熱面積F（m2）、通風凈截面積Ff（m2）、參考重量W（Kg）、安裝尺寸等一覽表
|
F/Ff/W |
-96 |
-102 |
-108 |
-114 |
-120 |
B（mm） |
|
GL2-12 |
37/0.628/111 |
39.34/0.666/117 |
41.7/0.707/123 |
44/0.748/129 |
46.2/0.784/135 |
552 |
|
GL2-15 |
46.2/0.777/132 |
49.2/0.806/139 |
52.1/0.875/146 |
55/0.923/154 |
57.8/0.973/161 |
669 |
|
GL2-18 |
55.5/0.928/153 |
59/0.986/161 |
62.5/1.035/169 |
65.9/1.102/177 |
69.4/1.158/185 |
786 |
|
GL2-21 |
64.7/1.075/172 |
68.8/1.145/482 |
72.9/1.208/192 |
76.9/1.28/210 |
80.8/1.345/210 |
903 |
|
GL2-24 |
73.9/1.225/195 |
78.7/1.3/205 |
83.4/1.38/216 |
87.8/1.455/226 |
92.4/1.53/237 |
1020 |
|
A（mm） |
2507 |
2660 |
2812 |
2964 |
3117 |
外形尺寸 |
注：1：表中示散熱面積均為二排結構面積，其余四排，六排結構之散熱面積分別為×2，×3既得；
2：表中示參考重量均為二排結構之重量，其余四排，六排結構之參考重量分別×1.8，×2.7既得。
